很多朋友都使用过G74指令，在其他系统里面，G74代码是类似G75一样的端面槽多重循环，G75是径向槽多重循环。在宝宇数控系统里面，G74代码定义为：端面深孔钻加工循环。早期是作为钻孔循环使用的，但是熟悉的朋友也可以拿来做断屑切削使用。下面是说明书中的章节。



4.1.21 面深孔钻加工循环 G74

格式：

G74 Z(W)__ R(e)__ D(d)__K(△K)__F__

说明：

Z：绝对值编程时，为孔底终点在工件坐标系下的坐标；增量值编程时，为孔底终点相 对于循环起点的距离，用 W 表示。

e：可表示 2 种不同的钻孔方式：

第 1 种是每次 Z 轴钻进△K 的深度，退回 e 的数值，e 的值只能为正值，且必须小于△ K，这种方式不需要输入 D 代码；

第 2 种是当 e 为 0，或没有 R 代码时，每次退刀退至起点，再快速进刀上一次钻孔的位 置减去 d 的数值，再往前钻孔△K 的数值，这种方式需要输入 D 代码。

△K：每次进刀的深度，只能为正值。

F：进给速度。



例 1

G74 Z-30 R1 K5 F200

表示钻孔钻到 Z-30 的位置，每次钻 5mm，再退 1mm，一直钻到-30 的位置。

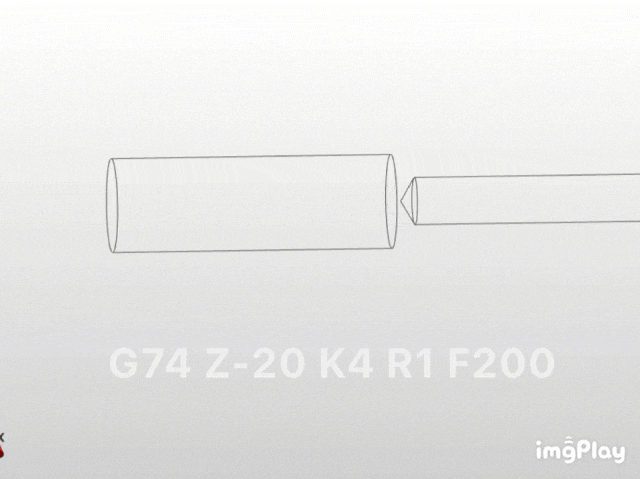

动图演示如下：



例 2：

G74 Z-30 D0.2 K5 F200

表示钻孔钻到 Z-30 的位置。第 1 次钻 5mm，退回起点；第 2 次快速进给至 5-0.2= 4.8mm 位置，钻入 5.2mm，进给到 10mm 的位置，再退回起点；第 3 次快速进给至 10-0.2= 9.8mm 位置，钻入 5.2mm，进给到 15mm 的位置，再退回起点；一直钻到 Z-30 的位置，再快速退 回起点。

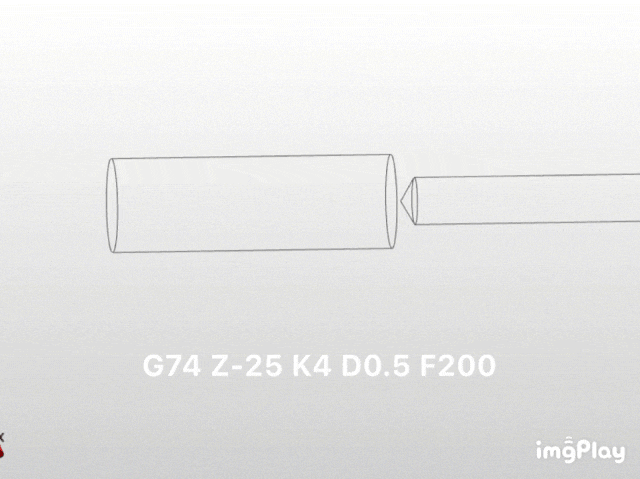

动图演示如下：



看了动图相信大家就很容易理解，使用D与R的主要区别就是钻头后退的位置。当我们需要钻头退到孔外面排屑就是用D，只是断屑不退出来就使用R。有些朋友拿G74跟R来车外圆断屑。
