加工产品时槽宽的余量太多，这时候如何运用G75指令进行循环切削呢？一篇文章带你搞懂G75！



* 该指令与发那科系统兼容

   宝宇系统需要升级到V9.61以上版本（按功能→按4帮助，查看版本号）





当你购买了宝宇数控的机床，打开说明书。可以看到以下有关G75的章节描述：



4.1.22 径向切槽多重循环 G75

格式：

G75 R(e)

G75 X(U)_ Z(W)__ P(△i) Q(△k) R(△d) F(f)

说明：

R(e)：每次径向（X轴）进给后的退刀量，为半径值，无符号；

X(U)：切削终点X轴坐标（U为相对坐标）；

Z(W)：切削终点Z轴坐标（W为相对坐标）；

P(△i)：X轴进刀时，X轴断续进刀的移动量，为半径量，无符号，单位为mm；

Q(△k)：Z轴方向的移动量，无符号，单位为mm，在进行X轴钻孔循环时，不需要输入该数值；

R(△d)：切削至径向切削终点后，轴向（Z轴）的退刀量；

F：进给速度。

例：

G0 X30 Z0

G75 R0.3

G75 X6 W-20 P4 Q3 R0.1 F200

表示X轴每次进刀4mm，退刀0.3mm，进给到X方向终点（X6）后，Z轴方向退0.1mm，快速返回到起点X30，再Z轴向负方向进刀3mm，循环直到Z轴方向到达终点为止。



左右滑动查看更多

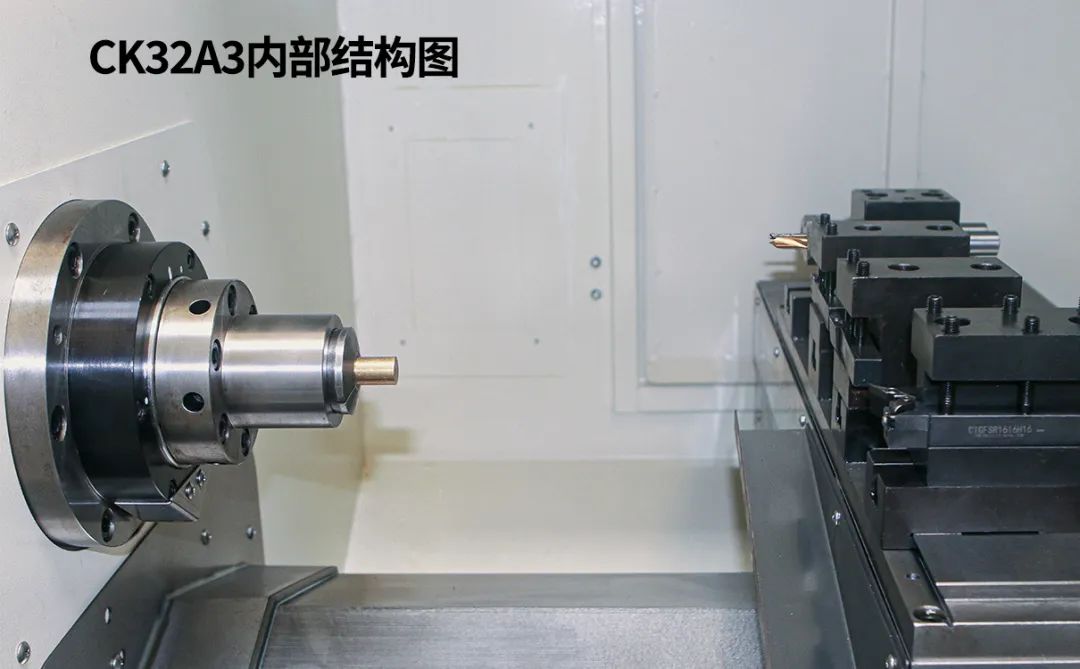

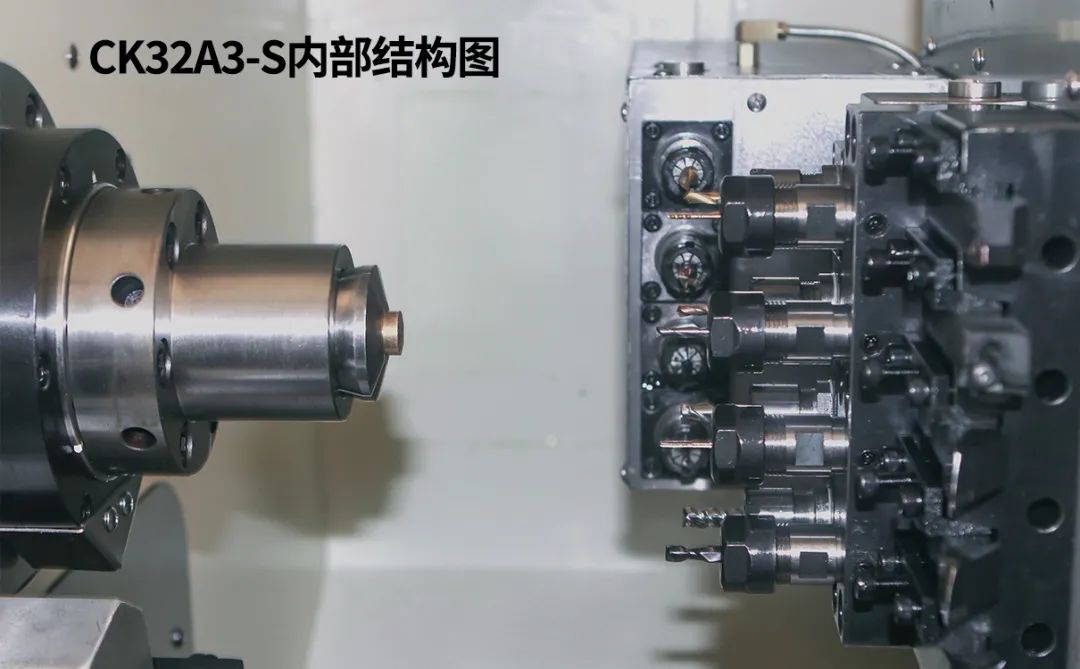

以CK32A3车铣复合为例，编写下图的程序：

使用3mm槽刀

M03 S2000 M08

T01

G0 Y0.0

G0 X-22.0
G0 Z-13.0

G75 R0.3

G75 X-12.0 Z-22.0 P1.0 Q2.8 F200

G0 Z50.0

M5 M8

动图演示



当我们使用切断时候编程如下：

使用2mm槽刀

M03 S2000 M08

T01

G0 Y0.0

G0 X-22.0
G0 Z-34.0

G75 R0.3

G75 X0 P1.0 F100

G0 Z50.0

M5 M8

当我们钻孔时候使用方法和上面切断一样，Z向定位到钻孔中心即可。

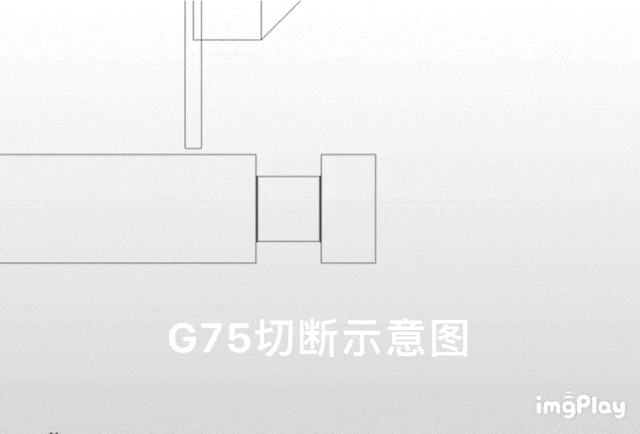

切断动图演示





以上就是G75径向切槽多重循环的运用啦！有更多想要了解的干货知识欢迎大家评论区留言互动。
